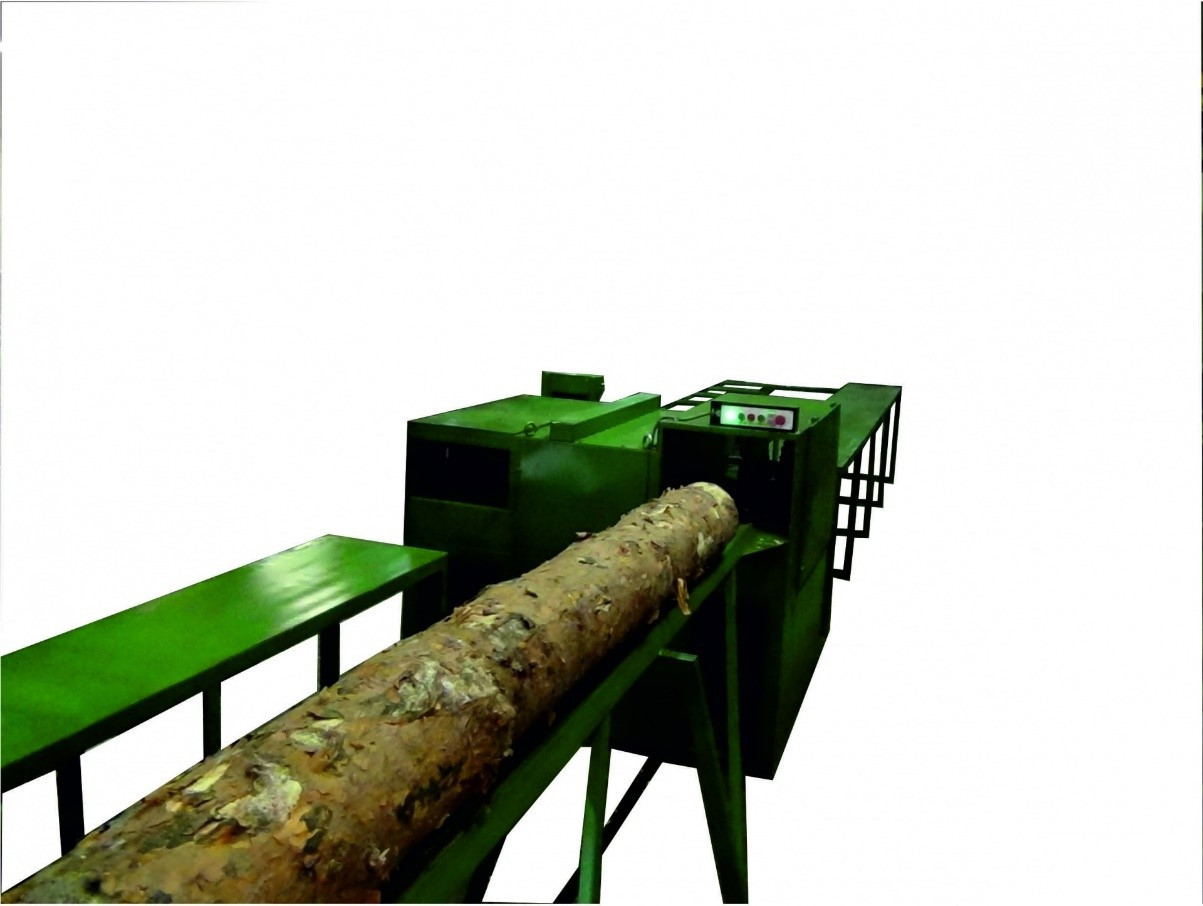

Станок брусующий многопильный СБМ-950

БРУСУЮЩИЙ УЗЕЛ

Наименование параметров

Значение

1. Длина распиливаемых бревен мм.

Максимальная длина

6500

Минимальная длина

1500

2. Минимальный диаметр распиливаемых бревен в вершине, мм

100

3. Максимальный диаметр распиливаемых бревен в комле (при центральной разлучке 100/120/160 мм), мм

320/330/340

4. Толщина получаемого бруса, мм, в пределах

80…160

5. Номинальная частота вращения пильного вала, об/мин.

1400

6. Количество пильных дисков, шт.

2

7. Диаметр пил, мм

900

8. Толщина пропила, мм

зависит от пил, обычно 6-8

9. Расстояние между пилами, мм

75-160

10. Скорость вращения пил, об/мин

1400

10. Тип подачи

конвейерный

11. Скорость подачи, м/мин.

регулируемая

4-6-8

12. Электрооборудование

12.1. Род тока питающей сети

переменный, трехфазный

12.2. Номинальная частота, Гц

50

12.3. Номинальное напряжение сети, В

380

12.4. Количество электродвигателей, шт.

2

12.5. Электродвигатели приводов пил

Номинальная мощность, кВт

30

Номинальная частота вращения электродвигателей приводов пильных валов, об/мин.

2900

12.6. Электродвигатель привода подачи

Номинальная мощность, кВт

1,1

Номинальная частота вращения электродвигателя привода подачи, об/мин.

1000

12.7. Суммарная мощность электродвигателей, кВт

31,1

МНОГОПИЛЬНЫЙ УЗЕЛ

Наименование  параметров

Значение

1. Ширина обрабатываемого материала, мм

наибольшая

не ограничено

наименьшая

10

2. Толщина обрабатываемого материала

наибольшая

160

наименьшая

50

3. Длина обрабатываемого материала, мм не менее

1200

4. Скорость резания, м/с, не менее

55

5. Номинальная скорость подачи, м/мин

4-6-8

6. Количество пил, шт., не более

10

7. Расстояние между крайними пилами, мм не более

350

8. Диаметр пил, наибольший

500

9. Номинальный диаметр посадочной шейки под инструмент, мм

50

10. Номинальное расстояние от пола до рабочей поверхности стола, мм

950

11. Электрооборудование

Наименование

Значение

11.1 Род тока питающей сети

переменный

трехфазный

11.2. Номинальная частота, Гц

50

11.3. Номинальное напряжение сети, В

380

11.4. Количество электродвигателей, шт.

2

11.5. Электродвигатель главного привода (пильного вала)

Номинальная мощность, кВт

45

Номинальная частота вращения, об/мин

2900

11.6. Электродвигатель привода подачи (подающих вальцов)

Номинальная мощность, кВт

1,1

Номинальная частота вращения, об/мин

1000

11.7. Суммарная мощность электродвигателей, кВт

46,1

* При диаметре пил 500мм

Общая длина станка в сборе со столами, мм

14300

Общая ширина станка, мм

1680

Общая высота станка, мм

1510

Общая масса, кг

2800

Пильный узел:

длина

1600

ширина

1680

высота

1510

масса, кг

1700

Стол подающий брусующего узла (2 секции), мм

длина

3200+4000=7200

ширина

900

высота

1030

масса, кг

350

Стол приемный  брусующего узла (2 секции), мм

длина

2500+2500=5000

ширина

500

высота

1030

масса, кг

250

Стол подающий многопильного узла (2 секции), мм

длина

2500+2500=5000

ширина

500

высота

950

масса, кг

250

Стол приемный  многопильного узла (2 секции), мм

длина

2500+2500=5000

ширина

500

высота

950

масса, кг

250
