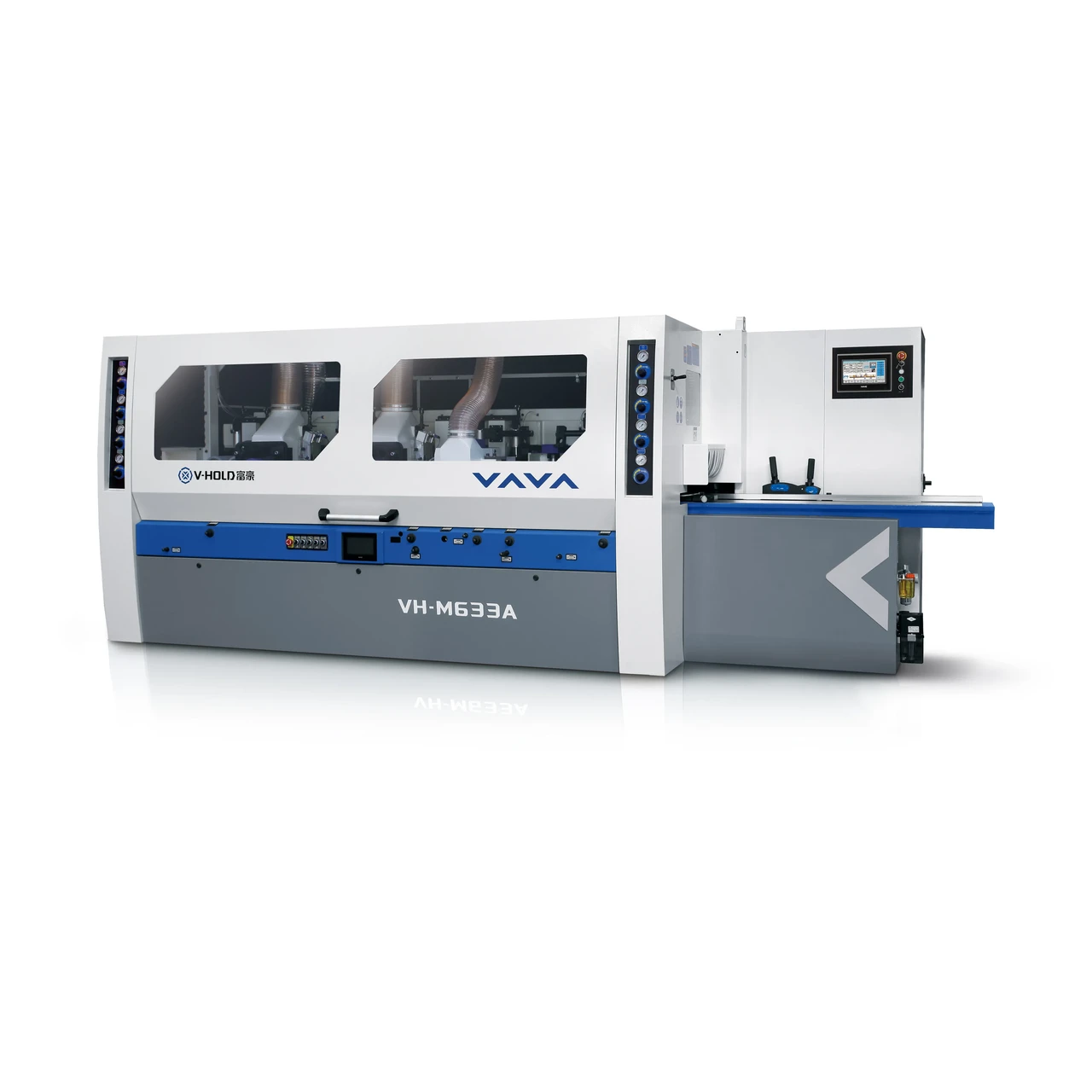

Сверхмощный строгальный станок VH-M633A
Сверхмощный четырехсторонний строгальный станок Volvo VH-M633A с сенсорным экраном
В основном он используется для: однократного строгания или формовочной резки тяжелых массивов дерева, таких как деревянные балки и колонны домов, большая квадратная древесина и т. Д.
Особенности продукта: 1. Вся серия продуктов в стандартной комплектации оснащена системой подачи с преобразованием частоты, а подача составляет 6-36 м/мин; 2. Стандартное устройство для короткого материала; 3. Высокоточный шпиндель, скорость 6200 об/мин (более высокая скорость опционально); 4. Независимый запуск двигателя, в соответствии с фактическими потребностями обработки клиентов, раздельное открытие и закрытие шпинделя (различные конфигурации мощности двигателя не являются обязательными); 5. сверхмощный режущий редуктор; 6. Оснащен 3-х позиционными устройствами аварийной остановки, установите выключатель питания открывающейся крышки и ограничитель высоты подачи подачи.
Принципиальная схема перерабатываемого продукта
![]() |
![]() |
![]() |
![]() |
Введение функции
![]() |
![]() |
![]() |
Сенсорная система управления Человеко-машинный интерфейс + система ПЛК, точный контроль высоты верхнего вала и ширины левого вала. |
Центральная сенсорная система Левая вертикальная ось приводится в движение встроенным серводвигателем, который точно регулирует ширину обработки, и оснащен сенсорным цифровым дисплеем, а управление является цифровым, интуитивно понятным, быстрым и удобным. |
Гидравлическое запорное устройство на переднем конце горизонтального вала Диаметр шпинделя составляет 50 мм, горизонтальный вал поддерживается гидравликой, а жесткость шпинделя гарантированно обеспечивает стабильное усилие большого вала режущей фрезы. |
![]() |
![]() |
![]() |
Электрощитовые электроприборы расположены упорядоченно Он оснащен всемирно известными электрическими компонентами, инверторами, ПЛК, сенсорными экранами, а также оснащен устройствами защиты от открывания дверей и отключения питания. |
Система кормления Мощный двигатель с постоянными магнитами напрямую соединен с сверхмощным редуктором, который обеспечивает высокую мощность для транспортировки крупногабаритной древесины. |
Режущий редуктор для тяжелых условий эксплуатации Подающее колесо приводится в движение карданными шарнирами и редукторами, чтобы гарантировать отсутствие потери мощности. Подача чрезвычайно плавная, усилие передачи высокое, а точность подачи высокая. |
|
|
|
Фланцевая трансмиссия с универсальным шарниром для тяжелых условий эксплуатации Бесцепная универсальная подача привода, точная и прочная, длительный срок службы, практически не требует технического обслуживания. |
Двойная система смазки Электрический насос автоматически смазывает рабочую поверхность для улучшения плавной подачи, а ручная смазка насоса осуществляет ручную регулярную смазку и техническое обслуживание деталей с нечастыми действиями, что способствует продлению срока службы оборудования. |
Прецизионные шпиндели Каждый шпиндель собирается и тестируется в помещении с кондиционером. Оба конца опираются на импортные подшипники SKF, а вал ножа работает абсолютно плавно, обеспечивая чистоту поверхности готового изделия. |
|
|
|
Двухслойные панели Левый и правый вертикальные валы представляют собой двухслойные пластины, которые эффективно обеспечивают вертикальность обработки, а измерительный направляющий кронштейн сжимается цилиндрами, что является более стабильным и гладким. |
Регулировка переднего и заднего цилиндра нажимного диска Прижимная пластина до и после верхнего ножа прижимается цилиндрами, а регулятор давления используется для регулировки величины давления, что эффективно обеспечивает стабильную работу древесины в процессе обработки. |
Цилиндр бокового направляющего кронштейна сжимается Направляющая скоба ножа с левой стороны прижимается цилиндром, а давление регулируется регулирующим клапаном для эффективного обеспечения стабильной работы древесины во время обработки. |
Параметры продукта
Модель |
|
ВХ-М633А |
Параметры машины |
Ширина обработки (мм) |
50-330 |
|
Толщина обработки (мм) |
15-230 |
|
Длина переднего стола (мм) |
2000 |
|
Скорость подачи (м/мин) |
6-36 |
|
Диаметр шпинделя (мм) |
Φ 50 |
|
Частота вращения шпинделя (об/мин) |
6200 |
|
Давление подачи воздуха (МПа) |
0.6 |
Мощность двигателя |
Первый нижний вал |
11 кВт/15 л.с. |
|
Правая вертикальная ось |
11 кВт/15 л.с. |
|
Левая вертикальная ось |
11 кВт/15 л.с. |
|
Первый верхний вал |
15 кВт/20 л.с. |
|
Второй верхний вал |
15 кВт/20 л.с. |
|
Второй нижний вал |
11 кВт/15 л.с. |
|
Подъем верхнего вала |
Сервопривод 0,75 кВт/1 л.с. X 2 комплекта |
|
Подъем балок |
0,75 кВт/1 л.с. |
|
Кормление |
Прямое подключение 7,5 кВт / 10 л.с. |
|
Левый вертикальный вал внутрь и наружу |
Сервопривод 0,75 кВт/1 л.с. |
|
Общая мощность |
84,5 кВт/115 л.с. |
Диаметр инструмента |
1-й нижний вал (мм) |
Φ 125-Φ 140 |
|
Правый вертикальный вал (мм) |
Φ 125-Φ 200 |
|
Левый вертикальный вал (мм) |
Φ 125-Φ 200 |
|
1-й верхний вал (мм) |
Φ 125-Φ 200 |
|
2-й верхний вал (мм) |
Φ 125-Φ 200 |
|
2-й нижний вал (мм) |
Φ 125-Φ 200 |
замечание |
Диаметр подающей трубы (мм) |
Φ140 |
|
Диаметр всасывающего патрубка (мм) |
Φ140 |
|
Размеры (мм) |
Д5000*Ш2000*В1950 |
|
Вес (кг) |
5800 |
- Цена: Цену уточняйте
