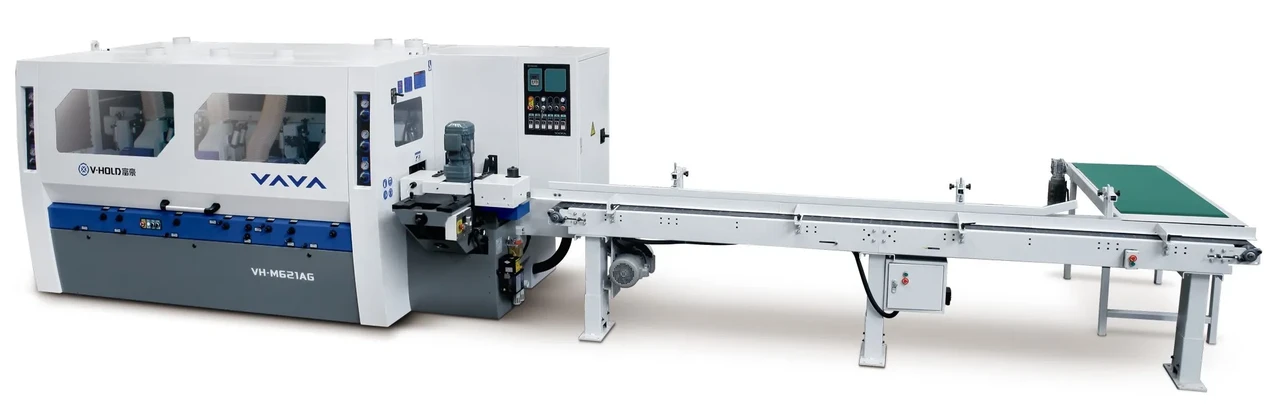

Высокоскоростной строгальный станок VH-M621AG
Высокоскоростная формовочная линия VH-M621AG
В основном он используется в: периодической обработке резины, древесины, строгании коротких материалов со всех сторон.
Особенности продукта: 1. Вся серия продуктов в стандартной комплектации оснащена системой подачи с преобразованием частоты, а подача составляет 6-60 м/мин; 2. Стандартное устройство для короткого материала; 3. Высокоточный шпиндель, скорость 7000-8000об/мин (обычная скорость 6200об/мин); 4. Независимый запуск двигателя, в соответствии с фактическими потребностями обработки клиентов, раздельное открытие и закрытие шпинделя (различные конфигурации мощности двигателя не являются обязательными); 5. сверхмощный режущий редуктор; 6. Оснащен 3-х позиционными устройствами аварийной остановки, установите выключатель питания открывающейся крышки и ограничитель высоты подачи подачи.
Принципиальная схема перерабатываемого продукта
 |
 |
 |
 |
Введение функции
 |
 |
 |
|
L конвейер, вручную помещает короткий материал на конвейер штабелирования и перемещает его на высокоскоростной прямой конвейер, чтобы добиться непрерывной обработки, массового производства и повышения эффективности. |
Сбоку от стола установлен подающий конвейер для обеспечения плавного прохождения коротких материалов. |
Зашифруйте боковую верхнюю часть и вертикальную верхнюю часть, а боковая верхняя часть прижимается цилиндром, а давление воздуха можно регулировать отдельно, что эффективно обеспечивает стабильное и плавное прохождение короткого материала. |
 |
 |
 |
|
Быстро поднимаемое устройство для коротких материалов эффективно улучшает плавную подачу коротких материалов, а вспомогательное подающее колесо имеет функцию трансмиссии, которая делает подачу легче и быстрее. Подающее колесо можно поднять, чтобы облегчить замену инструмента или калибровку. |
Каждый шпиндель собирается и тестируется в помещении с кондиционером. Оба конца поддерживаются подшипниками SKF. Абсолютно плавный ход вала ножа гарантирует чистую отделку поверхности. |
Цифровой дисплей подающего инвертора, прост в эксплуатации, сокращает, экономит энергию, снижает механический износ с переменной скоростью. |
Параметры продукта
|
Модель |
|
ВХ-М621АГ |
|
Параметры машины |
Ширина обработки (мм) |
25-210 |
|
|
Толщина обработки (мм) |
8-140 |
|
|
Длина переднего стола (мм) |
1500 |
|
|
Скорость подачи (м/мин) |
6-60 |
|
|
Диаметр шпинделя (мм) |
Φ 40 |
|
|
Частота вращения шпинделя (об/мин) |
6200 обычный (опционально с высокой скоростью) |
|
|
Давление подачи воздуха (МПа) |
0.6 |
|
Мощность двигателя |
Первый нижний вал |
5,5 кВт / 7,5 л.с. |
|
|
Правая вертикальная ось |
5,5 кВт / 7,5 л.с. |
|
|
Левая вертикальная ось |
5,5 кВт / 7,5 л.с. |
|
|
Первый верхний вал |
7,5 кВт/10 л.с. |
|
|
Второй верхний вал |
5,5 кВт / 7,5 л.с. |
|
|
Второй нижний вал |
5,5 кВт / 7,5 л.с. |
|
|
Подъем балок |
0,75 кВт/1 л.с. |
|
|
Кормление |
5,5 кВт / 7,5 л.с. |
|
|
Общая мощность |
41,25 кВт / 56 л.с. |
|
Диаметр инструмента |
1-й нижний вал (мм) |
Φ 125 |
|
|
Правый вертикальный вал (мм) |
Φ 125-Φ 180 |
|
|
Левый вертикальный вал (мм) |
Φ 125-Φ 180 |
|
|
1-й верхний вал (мм) |
Φ 125-Φ 180 |
|
|
2-й верхний вал (мм) |
Φ 125-Φ 180 |
|
|
2-й нижний вал (мм) |
Φ 125-Φ 200 |
|
замечание |
Диаметр подающей трубы (мм) |
Φ140 |
|
|
Диаметр всасывающего патрубка (мм) |
Φ140 |
|
|
Размеры (мм) |
Д4400*Ш1750*В1940 |
|
|
Вес (кг) |
4400 |
- Цена: Цену уточняйте
