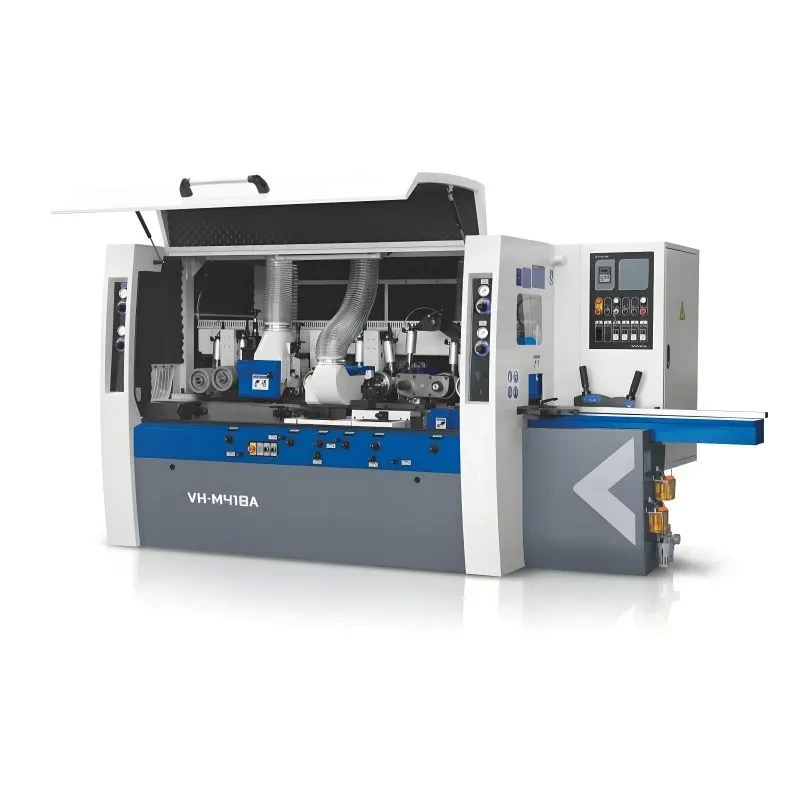

Четырехсторонний строгальный станок VH-M418A

Инвертор подачи

Цифровой дисплей с преобразованием частоты, скорость подачи 6-36 м/мин, простота в эксплуатации, снижение, энергосбережение, уменьшение механического износа с переменной скоростью.

Быстросъемный узел для тяжелых условий эксплуатации с коротким материалом

Этот механизм эффективно улучшает плавность короткой подачи материала, а вспомогательное подающее колесо имеет функцию трансмиссии, которая делает подачу более легкой, а подающее колесо можно поднять, чтобы облегчить замену или регулировку инструмента.

Прецизионные шпиндели

Каждый шпиндель собирается и тестируется в помещении с кондиционером. Оба конца опираются на импортные подшипники SKF, а вал ножа работает абсолютно плавно, обеспечивая чистоту поверхности готового изделия.

Передняя кнопка

Добавьте переключатель подачи и заднего хода, а также кнопку аварийной остановки перед станком для облегчения отладки и регулировки.

Режущий редуктор для тяжелых условий эксплуатации

Подающее колесо приводится в движение карданными шарнирами и редукторами, чтобы гарантировать отсутствие потери мощности. Подача чрезвычайно плавная, усилие передачи высокое, а точность подачи высокая.

Коробка передач с карданным шарниром

Бесцепная универсальная подача привода, точная и прочная, длительный срок службы, практически не требует технического обслуживания.

Передние и задние плиты

Переднюю и заднюю прижимные пластины можно регулировать отдельно, чтобы обеспечить плотное прижатие древесины к рабочей поверхности даже при большой толщине древесины.

Двухслойные панели

Левый и правый вертикальные валы представляют собой двухслойные пластины, которые эффективно обеспечивают вертикальность обработки.

Двойная система смазки

Оборудование оснащено двумя комплектами смазочных столов, подъемом колонны, ласточкиным хвостом и другими аксессуарами, чтобы обеспечить эффективное поддержание смазки во время использования и снижение износа.

Модель

ВХ-М418А

Параметры машины

Ширина обработки (мм)

25-180

Толщина обработки (мм)

8-130

Длина переднего стола (мм)

1500

Скорость подачи (м/мин)

6-36

Диаметр шпинделя (мм)

Φ 40

Частота вращения шпинделя (об/мин)

6200

Давление подачи воздуха (МПа)

0.6

Мощность двигателя

Первый нижний вал

5,5 кВт / 7,5 л.с.

Правая вертикальная ось

5,5 кВт / 7,5 л.с.

Левая вертикальная ось

5,5 кВт / 7,5 л.с.

Первый верхний вал

7,5 кВт/10 л.с.

Второй верхний вал

/

Второй нижний вал

/

Подъем балок

0,55 кВт / 0,75 л.с.

Кормление

4 кВт/5,5 л.с.

Общая мощность

28,75 кВт/39 л.с.

Диаметр инструмента

1-й нижний вал (мм)

Φ 125

Правый вертикальный вал (мм)

Φ 125-Φ 160

Левый вертикальный вал (мм)

Φ 125-Φ 160

1-й верхний вал (мм)

Φ 125-Φ 160

2-й верхний вал (мм)

/

2-й нижний вал (мм)

/

замечание

Диаметр подающей трубы (мм)

Φ140

Диаметр всасывающего патрубка (мм)

Φ140

Размеры (мм)

Л3250*Ш1550*В1720

Вес (кг)

3300
