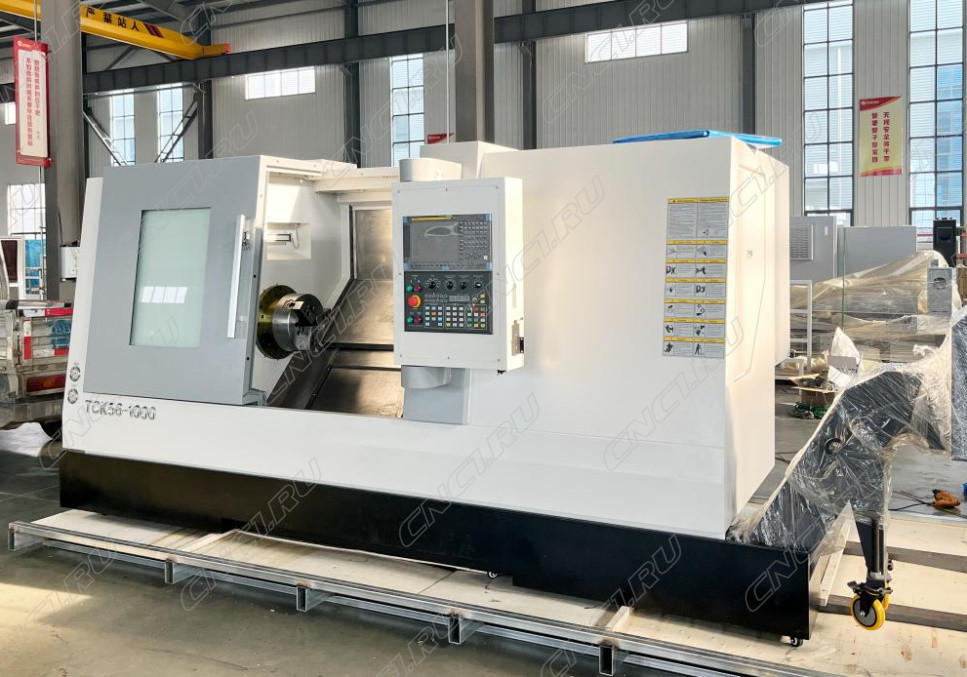

Горизонтальный токарный станок MetalCraft с ЧПУ ТСК56-1000 с датчиком Renishaw HPMA, с люнетом

Общие параметры

Система ЧПУ

Fanuc 0i-Tf(5) Plus

Угол наклона станины

45°

Параметры обработки

Макс. диаметр над станиной, мм

Ø560

Макс. диаметр точения, мм

Ø350

Макс. диаметр над суппортом, мм

Ø280

Макс. длина точения, мм

1000

Перемещение

Ход по оси X / Z / Y, мм

200 / 1050 / -

Ускоренная подача по оси X / Z / Y, м/мин

30 / 30 / -

Мощность привода оси X / Z / Y, кВт

1.8 / 1.8 / -

Точность позиционирования, мм

±0.004 / ±0.004

Точность повторного позиционирования, мм

±0.002/ ±0.003

Модель двигателя оси X / Z

FANUC βis12B/3000 βis12/3000

Шпиндель

Торец шпинделя

А2-8

Размер токарного патрона

10 " / 254мм

Диаметр отверстия шпинделя, мм

Ø65

Макс. диаметр прутка, мм

Ø50

Мощность двигателя шпинделя, кВт

11/15

Макс. скорость вращения шпинделя, об/мин

4000

Макс. крутящий момент, Нм

105 / 191

Револьверная головка

Тип револьверной головки

Без привода

Количество инструментов

12 / Тайвань

Сечение наружной державки, мм

25 x 25

Диаметр расточной державки, мм

Ø40

Подача СОЖ через револьверную головку

Включено

Задняя бабка

Тип задней бабки

С гидравлическим приводом (пиноль невыдвижная)

Перемещение задней бабки, мм

950

Конус пиноли задней бабки

MT4

Ход пиноли задней бабки, мм

100

Диаметр пиноли задней бабки, мм

Ø80

Габаритные размеры и вес

Габаритные размеры станка (Д x Ш x В), мм

4820 x 1840 x 1930

Масса станка, кг

4500

№ п/п

Наименование

Примечание

Количество

1

Система управления

FANUC 0i Tf(5) Plus (Япония)

1 шт.

2

Гидравлический патрон шпинделя

Autogrip / SEOAM (Тайвань / Южная Корея)

1 шт.

3

Двигатель шпинделя

FANUC βiP22/6000 (Япония)

1 шт.

4

Сервоприводы по осям X / Z

FANUC βis12B/3000 / FANUC βis12/3000

1 шт.

5

Винтовая пара по осям X / Z

THK / HIWIN / PMI (Япония / Тайвань / Тайвань)

1 шт.

6

Линейные направляющие качения по осям X / Z

THK / HIWIN / PMI (Япония / Тайвань / Тайвань)

1 шт.

7

Револьверная головка

Включено в стоимость

1 шт.

8

Клиновой блок 25x25 мм

Включено в стоимость

4 комп.

9

Держатель торцевого инструмента 25х25 мм

Включено в стоимость

1 шт.

10

Держатель осевого инструмента Ø40 мм

Включено в стоимость

3 шт.

11

Переходные втулки для сверл

Ø32 мм, Ø25 мм, Ø20 мм

3 шт.

12

Переносной пульт управления

Включено в стоимость

1 шт.

13

Пистолет для подачи СОЖ

Включено в стоимость

1 шт.

14

Пневматический пистолет

Включено в стоимость

1 шт.

15

Программируемая задняя бабка с гидроприводом

Тайвань

1 шт.

16

Централизованная система смазки

Включено в стоимость

1 комп.

17

Трансформатор

Включено в стоимость

1 комп.

18

Автоматический конвейер для стружки

Включено в стоимость

1 комп.

19

Нормы безопасности СЕ

Включено в стоимость

1 шт.

20

Трехцветный индикатор состояния

Включено в стоимость

1 шт.

21

Светодиодное рабочее освещение

Включено в стоимость

1 шт.

22

Ящик с установочным инструментом

Включено в стоимость

1 комп.

23

Неподвижны люнет

Включено в стоимость

1 шт.

№ п/п

Наименование

Примечание

1

Датчик привязки инструмента Renishaw HPMA

Включено в комплектацию

2

Маслоотделитель (сепаратор СОЖ)

Включено в комплектацию

3

Кондиционер электрошкафа

Включено в комплектацию
