Горизонтальный токарный станок MetalCraft с ЧПУ ТL52-420M с датчиком привязки инструмента Renishaw HPMA
Токарный станок с ЧПУ MetalCraft ТL52-420M.F15/18,5.A2-6.12G.254T.R используется для высокопроизводительной обработки металла и позволяет выполнять различные операции: точение, растачивание, сверление, нарезания резьбы. Револьверная головка с приводом расширяет функиональные возможности обработки и позволяет дополнительно выполнять фрезерование, а также вне осевое сверление и нарезание резьбы. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие качения (Тайвань) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам (Тайвань) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC 0i Tf(5) Plus (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
Особенности станка ТL52-420M.F15/18,5.A2-6.12G.254T.R:
- Револьверная головка Sauter (Германия) на 12 позиций (BMT55, с приводным инструментом)
- Станина с наклоном 45°
- Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
- Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
- Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
- Высокотехнологичная система Renishaw для привязки инструмента (входит в указанную спецификацию)
ХАРАКТЕРИСТИКА:
|
Общие параметры |
|||
|
Система ЧПУ |
Fanuc 0i-Tf(5) Plus |
Угол наклона станины |
45° |
|
Параметры обработки |
|||
|
Макс. диаметр над станиной, мм |
Ø520 |
Макс. диаметр точения, мм |
Ø370 |
|
Макс. диаметр над суппортом, мм |
Ø280 |
Макс. длина точения, мм |
420 |
|
Револьверная головка |
|||
|
Тип револьверной головки |
С приводом (BMT55) |
Количество инструментов |
12 / Германия |
|
Макс. скорость инструмента, об/мин |
4000 |
Мощность привода инструмента, кВт |
3.7/5.5 |
|
Сечение наружной державки, мм |
25 x 25 |
Диаметр расточной державки, мм |
Ø40 |
|
Подача СОЖ через револьверную головку |
Включено |
|
|
|
Шпиндель |
|||
|
Торец шпинделя |
А2-6 |
Размер токарного патрона |
10 " / 254 мм |
|
Диаметр отверстия шпинделя, мм |
Ø63 |
Макс. диаметр прутка, мм |
Ø50 |
|
Мощность двигателя шпинделя, кВт |
15/18.5 |
Макс. скорость вращения шпинделя, об/мин |
4000 |
|
Макс. крутящий момент, Нм |
143 / 236 |
|
|
|
Перемещение |
|||
|
Ход по оси X / Z / Y, мм |
235 / 540 / - |
Ускоренная подача по оси X / Z / Y, м/мин |
30 / 30 / - |
|
Мощность привода оси X / Z / Y, кВт |
3 / 3 / - |
Точность позиционирования, мм |
±0.004 / ±0.004 |
|
Точность повторного позиционирования, мм |
±0.002/ ±0.003 |
Модель двигателя оси X / Z |
FANUC βis12B/3000 βis12/3000 |
|

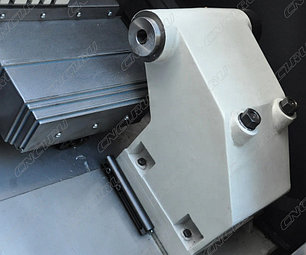

Задняя бабка |
|||
|
Тип задней бабки |
С гидравлической программируемой пинолью |
Перемещение задней бабки, мм |
600 |
|
Конус пиноли задней бабки |
MT4 |
Ход пиноли задней бабки, мм |
120 |
|
Диаметр пиноли задней бабки, мм |
Ø80 |
|
|
|
Габаритные размеры и вес |
|||
|
Габаритные размеры станка (Д x Ш x В), мм |
4500 x 1850 x 2000 |
Масса станка, кг |
4300
|
Стандартная комплектация
|
№ п/п |
Наименование |
Примечание |
Количество |
|
1 |
Система управления
|
FANUC 0i Tf(5) Plus (Япония) |
1 шт. |
|
2 |
Гидравлический патрон шпинделя |
А2-6 (Тайвань) |
1 шт. |
|
3 |
Двигатель шпинделя |
FANUC βiP30/8000В (Япония) |
1 шт. |
|
4 |
Подшипники шпинделя |
NSK (Япония) |
|
|
5 |
Сервоприводы по осям X / Z |
FANUC βis8B/3000 / FANUC βis12/2000 (Япония) |
1 шт. |
|
6 |
Винтовая пара по осям X / Z |
Тайвань |
1 шт. |
|
7 |
Линейные направляющие качения по осям X / Z |
Тайвань |
1 шт. |
|
8 |
Револьверная головка |
Тайвань |
1 шт. |
|
9 |
Радиальный держатель инструмента |
Включено в стоимость |
2 шт. |
|
10 |
Осевой держатель инструмента |
Включено в стоимость |
1 шт. |
|
11 |
Держатель расточного инструмента |
Включено в стоимость |
3 шт. |
|
12 |
Переходная втулка |
Включено в стоимость |
3 шт. |
|
13 |
Приводной блок 0° |
Включено в стоимость |
1 шт. |
|
14 |
Приводной блок 90° |
Включено в стоимость |
1 шт. |
|
15 |
Переносной пульт управления |
Включено в стоимость |
1 шт. |
|
16 |
Пистолет для подачи СОЖ |
Включено в стоимость |
1 шт. |
|
17 |
Пневматический пистолет |
Включено в стоимость |
1 шт. |
|
18 |
Приводная программируемая пиноль задней бабки |
Тайвань |
1 комп. |
|
19 |
Централизованная система смазки |
Включено в стоимость |
1 комп. |
|
20 |
Трансформатор |
Включено в стоимость |
1 комп. |
|
21 |
Автоматический конвейер для стружки |
Включено в стоимость |
1 комп. |
|
22 |
Нормы безопасности СЕ |
Включено в стоимость |
1 шт. |
|
23 |
Трехцветный индикатор состояния |
Включено в стоимость |
1 шт. |
|
24 |
Светодиодное рабочее освещение |
Включено в стоимость |
1 шт. |
|
25 |
Ящик с установочным инструментом |
Включено в стоимость |
1 комп. |
Дополнительные опции:
|
№ п/п |
Наименование |
Примечание |
|
1 |
Датчик привязки инструмента Renishaw HPMA |
Включено в комплектацию |
|
2 |
Маслоотделитель (сепаратор СОЖ) |
Включено в комплектацию |
|
3 |
Кондиционер электрошкафа |
Включено в комплектацию |
- Цена: Цену уточняйте
