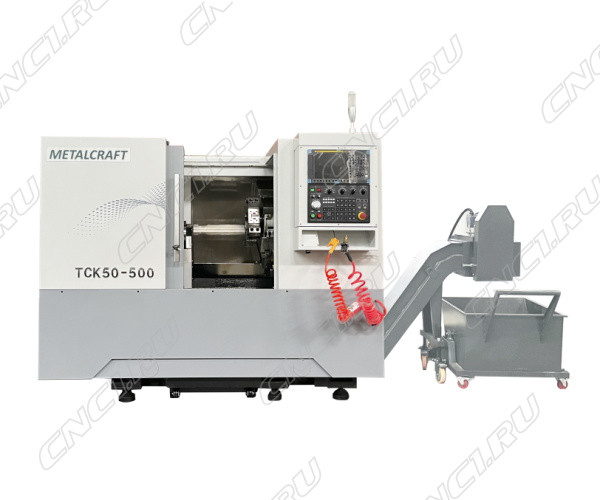

Горизонтальный токарный станок MetalCraft с ЧПУ ТСК50-500 с датчиком привязки инструмента Renishaw HPMA

Общие параметры

Система ЧПУ

Fanuc 0i-Tf(5) Plus

Угол наклона станины

30°

Параметры обработки

Макс. диаметр над станиной, мм

Ø500

Макс. диаметр точения, мм

Ø360

Макс. диаметр над суппортом, мм

Ø300

Макс. длина точения, мм

500

Револьверная головка

Тип револьверной головки

Без привода

Количество инструментов

8 / Китай

Сечение наружной державки, мм

25 x 25

Диаметр расточной державки, мм

Ø40

Подача СОЖ через револьверную головку

Включено

Шпиндель

Торец шпинделя

А2-6

Размер токарного патрона

8 " / 203 мм

Диаметр отверстия шпинделя, мм

Ø56

Макс. диаметр прутка, мм

Ø50

Мощность двигателя шпинделя, кВт

11/15

Макс. скорость вращения шпинделя, об/мин

4000

Макс. крутящий момент, Нм

105 / 191

Перемещение

Ход по оси X / Z / Y, мм

200 / 550 / -

Ускоренная подача по оси X / Z / Y, м/мин

30 / 30 / -

Мощность привода оси X / Z / Y, кВт

1.8 / 1.8 / -

Точность позиционирования, мм

±0.004 / ±0.004

Точность повторного позиционирования, мм

±0.002/ ±0.003

Модель двигателя оси X / Z

FANUC βis12B/3000 βis12/3000

Задняя бабка

Тип задней бабки

С гидравлической программируемой пинолью

Перемещение задней бабки, мм

450

Конус пиноли задней бабки

MT5

Ход пиноли задней бабки, мм

100

Диаметр пиноли задней бабки, мм

Ø80

Габаритные размеры и вес

Габаритные размеры станка (Д x Ш x В), мм

2300 x 1700 x 1930

Масса станка, кг

3800

№ п/п

Наименование

Примечание

Количество

1

Система управления

FANUC 0i Tf(5) Plus (Япония)

1 шт.

2

Гидравлический патрон шпинделя

Autogrip / SEOAM (Тайвань / Южная Корея)

1 шт.

3

Двигатель шпинделя

FANUC βiP22/6000 (Япония)

1 шт.

4

Сервоприводы по осям X / Z

FANUC βis12B/3000 / FANUC βis12/3000

1 шт.

5

Винтовая пара по осям X / Z

THK / HIWIN / PMI (Япония / Тайвань / Тайвань)

1 шт.

6

Линейные направляющие качения по осям X / Z

THK / HIWIN / PMI (Япония / Тайвань / Тайвань)

1 шт.

7

Револьверная головка

Включено в стоимость

1 шт.

8

Клиновой блок 25x25 мм

Включено в стоимость

4 комп.

9

Держатель торцевого инструмента 25х25 мм

Включено в стоимость

1 шт.

10

Держатель осевого инструмента Ø40 мм

Включено в стоимость

3 шт.

11

Переходные втулки для сверл

Ø32 мм, Ø25 мм, Ø20 мм

3 шт.

12

Переносной пульт управления

Включено в стоимость

1 шт.

13

Пистолет для подачи СОЖ

Включено в стоимость

1 шт.

14

Пневматический пистолет

Включено в стоимость

1 шт.

15

Приводная программируемая пиноль задней бабки

Тайвань

1 шт.

16

Централизованная система смазки

Включено в стоимость

1 комп.

17

Трансформатор

Включено в стоимость

1 комп.

18

Автоматический конвейер для стружки

Включено в стоимость

1 комп.

19

Нормы безопасности СЕ

Включено в стоимость

1 шт.

20

Трехцветный индикатор состояния

Включено в стоимость

1 шт.

21

Светодиодное рабочее освещение

Включено в стоимость

1 шт.

22

Ящик с установочным инструментом

Включено в стоимость

1 комп.

№ п/п

Наименование

Примечание

1

Датчик привязки инструмента Renishaw HPMA

Включено в комплектацию

2

Маслоотделитель (сепаратор СОЖ)

Включено в комплектацию

3

Кондиционер электрошкафа

Включено в комплектацию
