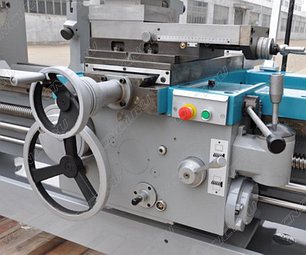

Токарно-винторезный станок MetalCraft CW6163A-4000

Общие параметры

Модель станка

CW6163A-4000

Параметры обработки

Макс. диаметр над станиной, мм

Ø630

Макс. диаметр над суппортом, мм

Ø370

Ширина станины, мм

560

Макс. длина заготовки, мм

4000

Макс. длина точения, мм

3900

Диапазон подач

Количество продольных / поперечных подач

64/64

Диапазон продольных подач (1:1 / 16:1), мм/об

0.1 - 1.52 / 1.6 - 24.3

Диапазон поперечных подач

Половина продольных подач

Нарезание резьбы

Нарезание метрической резьбы

1 - 240мм/ 50

Нарезание дюймовой резьбы

14 - 1 tpi / 26

Нарезание питчевой резьбы

28 - 1 DP / 24

Нарезание модульной резьбы

14 - 1 tpi / 26

Шпиндель

Торец шпинделя

D11

Диаметр отверстия шпинделя, мм

Ø105 (опционально Ø130)

Конус отверстия в шпинделе

Метрический Ø120 1:20

Количество скоростей

18

Мощность двигателя шпинделя, кВт

11

Макс. скорость вращения шпинделя, об/мин

1000

Перемещение

Ускоренное поперечное перемещение суппорта, мм/мин

2000

Ускоренное продольное перемещение каретки, мм/мин

4000

Макс. поперечное перемещение суппорта, мм

480

Резцедержатель

Размер резца, мм

32 x 32

Макс. ход резцовой салазки, мм

200

Задняя бабка

Конус пиноли задней бабки

MT6

Ход пиноли задней бабки, мм

230

Диаметр пиноли задней бабки, мм

Ø100

Поперечное смещение корпуса задней бабки, мм

±10

Габаритные размеры и вес

Габаритные размеры станка (Д x Ш x В), мм

6225 x 1393 x 1537

Масса станка, кг

5800

№ п/п

Наименование

Примечание

Количество

1

3-кулачковый патрон

Ø325 мм

1 шт.

2

4-кулачковый патрон

Ø500 мм

1 шт.

3

Лицевая панель

Длина 800 мм

1 шт.

4

4-х позиционный резцедержатель

-

1 шт.

5

Ручная задняя бабка

-

1 шт.

6

Рабочая лампа

-

1 шт.

7

Системы СОЖ и автоматизированной смазки

-

1 шт.

8

Упорный центр и вращающийся центр

С хвостовиком MT6

1 комп.

9

С подвижным защитным кожухом

-

1 шт.

10

Ящик монтажных инструментов 500 мм

-

1 комп.

11

Неподвижный люнет Ø30-240 мм

-

1 шт.

12

Следящий (подвижный) люнет Ø25-130

-

1 шт.

13

Переходная втулка шпинделя с метрического 120 на MT6

-

1 шт.

14

Шприц для смазки

-

1 шт.

15

Комплект фундаментных регулировочных опор

-

1 комп.

16

Документация на станок

-

1 шт.

№ п/п

Наименование

Примечание

Количество

1

Защитный кожух токарного патрона

-

1 шт.

2

Защита ходового винта и вала

-

1 шт.

3

Передняя защита зоны резания

-

1 шт.

4

Конусная линейка

-

1 шт.

5

УЦИ по двум осям

-

1 комп.
