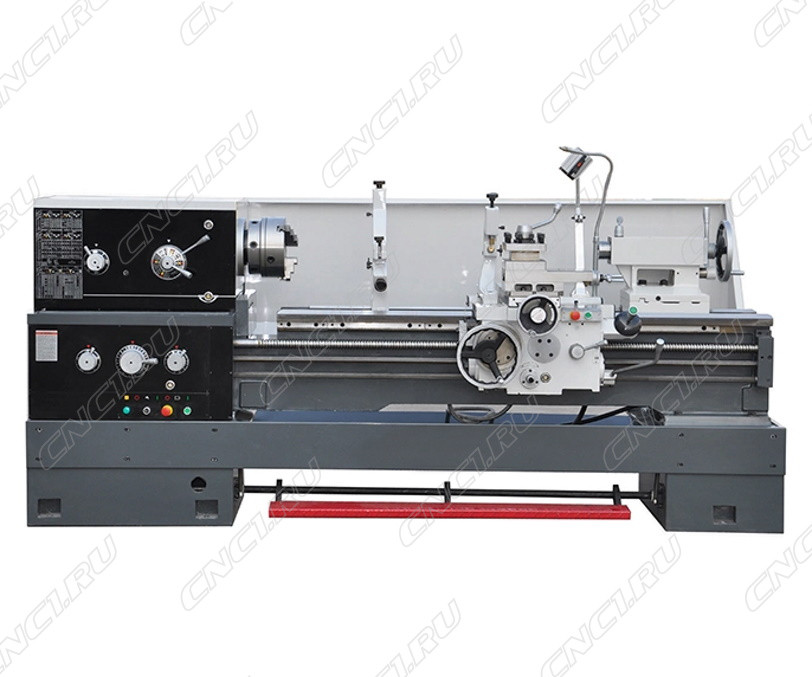

Универсальный токарно-винторезный станок 16К30
Станок MetalCraft 16К30-1000 - универсальное оборудование для выполнения широкого спектра токарно-винторезных операций: наружное и внутренее точение, подрезание торцов, нарезание резьбы (метрической, дюймовой, модульной, питчевой), сверление, зенкование отверстий. Область применения: производства с мелкосерийным / штучным выпуском продукции, мастерские, ремонтные цеха, учебные заведения. В данной модели используется высокоскоростной шпиндель (24 скорости от 9 до 1600 об/мин), который отличается повышенной жесткостью и точностью. При изготовлении направляющие и шестерни проходят закалку поверхности с последующей шлифовкой, что позволяет увеличить срок службы узлов станка и значительно снизить уровень шума в процессе резания.
Особенности токарно-винторезного станка 16К30-1000:
- Максимальный диаметр обработки над суппортом / станиной: Ø310 / Ø500 мм
- Максимальная длина заготовки / обработки: 1000 / 850 мм
- Коробка скоростей с большим диапазоном регулировки (24 шага) и плавным переключением
- Простая и неприхотливая в обслуживании конструкция
- Безопасность по стандарту ЕС: защита токарного патрона, резцедержателя и ходового винта
- Подвижный и неподвижный люнет в комплекте
ХАРАКТЕРИСТИКИ:
|
Общие параметры |
|||
|
Модель станка |
16К30-1000 |
|
|
|
Параметры обработки |
|||
|
Макс. диаметр над станиной, мм |
Ø500 |
Макс. диаметр над суппортом, мм |
Ø310 |
|
Ширина станины, мм |
405 |
Макс. длина заготовки, мм |
1000 |
|
Макс. длина точения, мм |
850 |
|
|
|
Диапазон подач |
|||
|
Диапазон продольных подач, мм/об (дюйм/об) |
0.063 - 6.43 мм (0.0023" - 0.2392") |
Диапазон поперечных подач, мм/об (дюйм/об) |
0.027 - 2.73 мм (0.0010" - 0.1016") |
|
Нарезание резьбы |
|||
|
Нарезание метрической резьбы |
1 - 224 мм |
Нарезание дюймовой резьбы |
28 - 1/8 tpi |
|
Нарезание питчевой резьбы |
56 - 1/4 DP |
Нарезание модульной резьбы |
28 - 1/8 tpi |
|
Шпиндель |
|||
|
Торец шпинделя |
D8 |
Диаметр отверстия шпинделя, мм |
Ø80 |
|
Конус отверстия в шпинделе |
MT7 |
Количество скоростей |
24 |
|
Мощность двигателя шпинделя, кВт |
7.5 |
Макс. скорость вращения шпинделя, об/мин |
1600 |
|
Резцедержатель |
|||
|
Размер резца, мм |
25 x 25 |
Макс. ход резцовой салазки, мм |
145 |
|
Макс. ход поперечной каретки, мм |
340 |
|
|
|
Задняя бабка |
|||
|
Конус пиноли задней бабки |
MT5 |
Ход пиноли задней бабки, мм |
150 |
|
Поперечное смещение корпуса задней бабки, мм |
±15 |
|
|
|
Габаритные размеры и вес |
|||
|
Габаритные размеры станка (Д x Ш x В), мм |
2500 x 900 x 1259 |
Масса станка, кг |
2750
|
Стандартная комплектация:
|
№ п/п |
Наименование |
Примечание |
Количество |
|
1 |
3-кулачковый патрон |
Ø250 мм |
1 шт. |
|
2 |
4-кулачковый патрон |
Ø320 мм |
1 шт. |
|
3 |
Лицевая панель |
Длина 400 мм |
1 шт. |
|
4 |
Втулка шпинделя |
- |
1 шт. |
|
5 |
Вращающийся центр MT5 |
- |
1 шт. |
|
6 |
Упорный центр MT5 |
- |
1 шт. |
|
7 |
Система охлаждения |
- |
1 комп. |
|
8 |
Светодиодное рабочее освещение |
- |
1 шт. |
|
9 |
Электромагнитный тормоз |
- |
1 шт. |
|
10 |
Трансформатор |
Schneider (Франция) / Siemens (Германия) |
1 комп. |
|
11 |
Ящик с установочным инструментом |
- |
1 комп. |
|
12 |
Оптические линейки (2 оси) |
- |
1 комп. |
|
13 |
Неподвижный люнет Ø50-200 мм |
- |
1 шт. |
|
14 |
Подвижный люнет Ø18-100 мм |
- |
1 шт. |
|
15 |
Инструкция по эксплуатации |
- |
1 шт. |
Дополнительные опции
|
№ п/п |
Наименование |
Примечание |
|
1 |
Защита токарного патрона |
Включено в комплектацию |
|
2 |
Защита резцедержателя |
Включено в комплектацию |
|
3 |
Защита ходового винта |
Включено в комплектацию |
- Цена: Цену уточняйте
