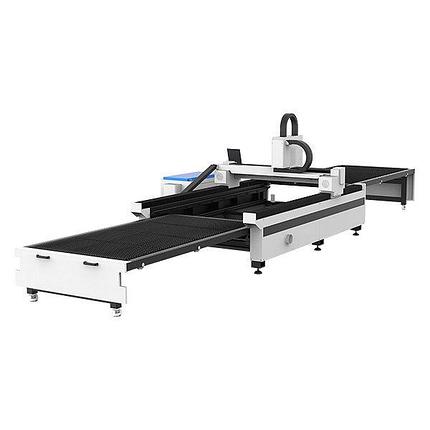

Оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов MetalTec 1530C (1500W)
НАЗНАЧЕНИЕ:
MetalTec 1530С (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ХАРАКЕТРИСТИКИ:
| Рабочая зона (X x Y), мм | 1530 x 3050 (+ сменный стол 1530 × 3050) |
| Вид охлаждения | Чиллер |
| Направляющие по осям X / Y / Z | HIWIN - 30 / 20 / 15 мм (квадратного сечения) |
| Передача по осям X / Y | Двухприводные зубчатаыe шестерня-рейка Garretson |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Датчик высоты | Автоматический |
| Система управления | RU CUT V.2 (NESTING) |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Редуктор | SHIMPO – NIDEC (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Ускорение | до 1G |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на станок | 2 года |
| Лазер | |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | METALTEC CH 3000 |
| Производитель лазера | RAYCUS |
| Мощность лазера, Вт | 1500 |
| Длина волны лазера, нм | 1070 |
| Срок работы лазера, ч | до 100 000 |
| Гарантия на лазерный источник | 2 года |
| Двигатели | |
| Двигатели по осям X, Y, кВт | Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань) |
| вигатель по оси Z, кВт | Серводвигатель Leadshine 0,4 кВт (Тайвань) |
| Резка | |
| Максимальная толщина резки, мм (углеродистая сталь) | 14 |
| Максимальная скорость резки, м/мин | до 30 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Минимальная ширина резки, мм | 0,12 |
| Габаритные размеры | |
| Длина, мм | 4400 |
| Ширина, мм | 2200 |
| Высота, мм | 1600 |
| Вес, кг | 3500 |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:
| Материал | Толщина, мм | Скорость резки, м/мин | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
|
Нержавеющая сталь |
1 |
25 |
N2 |
12 |
1,5S |
0,5 |
|
2 |
8 |
14 |
2,0S |
0,5 |
||
|
3 |
4,5 |
16 |
2,5S |
0,5 |
||
|
4,5 |
1,5 |
18 |
3,0S |
0,5 |
||
|
5,5 |
0,8 |
18 |
3,0S |
0,5 |
||
|
Углеродистая сталь |
1 |
22 |
N2 |
12 |
1,5S |
0,5 |
|
3 |
3,6 |
O2 |
0,6 |
1,0D |
1 |
|
|
6 |
1,4 |
0,6 |
1,5D |
1 |
||
|
8 |
1,2 |
0,6 |
1,5D |
1 |
||
|
10 |
1 |
0,6 |
2,0D |
1 |
||
|
12 |
0,8 |
0,6 |
2,5D |
1 |
||
|
14 |
0,65 |
0,6 |
3,0D |
1 |
||
|
16 |
0,5 |
0,6 |
3,0D |
1 |
||
|
Алюминий |
1 |
18 |
N2 |
12 |
1,5S |
0,5 |
|
2 |
6 |
14 |
2,0S |
0,5 |
||
|
3 |
2,5 |
15 |
2,5S |
0,5 |
||
|
4 |
0,8 |
17 |
3,0S |
0,5 |
||
|
Медь / Латунь |
1 |
15 |
N2 |
14 |
1,5S |
0,5 |
|
2 |
5 |
16 |
2,0S |
0,5 |
||
|
3 |
1,8 |
18 |
2,5S |
0,5 |
||
|
4 |
1 |
20 |
3,0S |
0,5 |
ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:
РАСХОДНЫЕ МАТЕРИАЛЫ:
| Наименование | Характеристики | Срок службы, часы | Кол-во, шт./год |
| Защитное стекло | Диаметр: 30 мм, толщина: 5 мм | 300* | 7* |
| Сопло | 1; 1,5; 2; 2,5; 3 мм | 1000* | * |
| Керамическое кольцо | Стандартное | 1000* | 2* |
| Фокусирующая линза | Стандартное | 2000 - 4000* | 1* |
| Коллиматорная линза | Стандартное | 2000 - 4000* | 1* |
*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.
- Цена: Цену уточняйте
