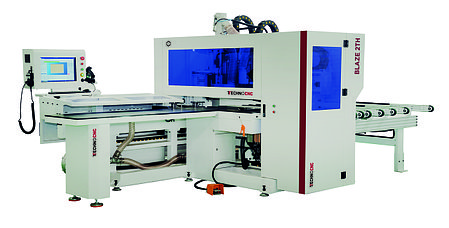

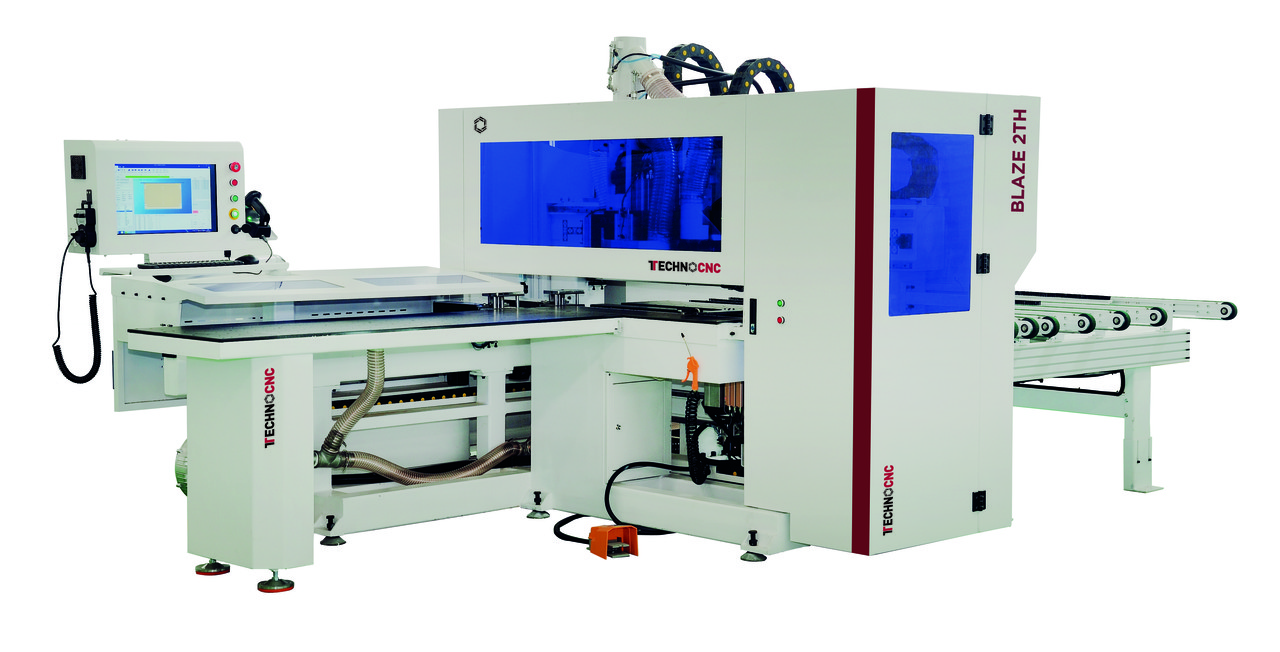

АВТОМАТИЧЕСКИЙ СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ СТАНОК С ЧПУ BLAZE 2TH

Описание
Характеристики
Информация для заказа

НАЗНАЧЕНИЕ:

TECHNOCNC BLAZE 2TH это высокоскоростной сверлильно-присадочный станок с ЧПУ, предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов с 6 СТОРОН и обеспечивает сверление всех карт присадки за один проход детали.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок и станок может работать в поточном режиме без перенастроек.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина заготовки, мм.

мин.

20

макс.

3000

Ширина заготовки, мм.

мин.

50

макс.

1200

Толщина заготовки, мм.

мин.

10

макс.

60

Мощность двигателя сверлильной головы, кВт

2,2х3

Частота вращения шпинделей сверлильной группы, об\мин

3400

Максимальная длина инструмента, мм

70

Максимальная глубина сверления, мм

36

Максимальный диаметр инструмента, мм

35

Максимальный диаметр пазовальной пилы, мм

100

Мощность шпинделя (верх/низ), кВт

3,5 / 2,2

Частота вращения шпинделя, об/мин

18 000

Тип охлаждения шпинделя

Воздушный

Тип цанги (верх/низ)

ER25 / ER20

Посадочный диаметр инструмента, наибольший (верх/низ), мм

16 / 12

Максимальная скорость перемещения, м/мин

X

130

Y

80

Z

40

Диаметр аспирационного патрубка, мм

150x2/100

Давление в пневмосистеме, МPa

0,7

Общая установленная мощность, кВт

21,0

Напряжение, В

380

Частота тока, Гц

50

Размеры станка в упаковке, мм (ДхШхВ)

4700x2280x2300

Масса станка, кг

3700

КОНФИГУРАЦИЯ ОБРАБАТЫВАЮЩИХ ГОЛОВ СТАНКА

ДВОЙНАЯ ВЕРХНЯЯ ГРУППА

- 2x12 вертикальных шпинделей

- 2x8 горизонтальных шпинделей:

 4+4 передний - задний торец

 4+4 левый - правый торец

- 1 пазовальная пила

 - 1 фрезерный шпиндель 3 ,5кВт

НИЖНЯЯ ГРУППА

- 9 вертикальных шпинделей

 - 1 фрезерный шпиндель 2,2кВт

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

1. МАССИВНАЯ СТАНИНА СТАНКА

Станина станка составная, выполнен из толстостенных стальных труб прямоугольного сечения толщиной 6-8 мм (усиленных до 40 мм в местах сопряжений), что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. За счет большой массы станка обеспечивается отличная виброустойчивость, а это, положительно сказывается на ресурсе узлов и долговечности инструмента.

2. ЗАГРУЗКА И ВЫГРУЗКА ДЕТАЛЕЙ

Деталь загружается горизонтально и перемещается по специальному столу с «воздушной подушкой». На выходе станка предусмотрен автоматический конвейер разгрузки. Станок поддерживает два режима выгрузки заготовки из рабочей зоны: проходной режим и режим загрузки-выгрузки с одного стороны что удобно при работе одному оператору.

3. НЕЗАВИСИМЫЕ ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ

Предназначены для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки. В станке применяется два независимых захвата, управляемые в зависимости от программы оптимизации и выбранной карты присадки.

4. СИСТЕМА ЖЕСТКОЙ ФИКСАЦИИ  ДЕТЕЛИЙ ПРИ ОБРАБОТКИ

Система состоит из комбинации нескольких подходов - прижимные площадки в  сверлильно-присадочном блоке осуществляют фиксацию панели сверху, а снизу используется сдвижной стол, который автоматически выдвигается в зону обработки и является жесткой опорной поверхностью. Такая система позволяет гарантировано зафиксировать панель и повысить точность обработки деталей.

5. ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 3,5 квт (верхний) + 2,2 квт (ниижний)

В основу конструкции шпинделей положены лучшие конструктивные решения. Высокая частота вращения (18 000 об/мин) и достаточная мощность (3,5/2,2 кВт) дает возможность осуществлять качественную обработку деталей.

В последнее время функционал фрезерного узла востребован, все чаще и чаще, так как при производстве современной мебели учитывают конструктивные особенности помещения, где она будет эксплуатироваться в дальнейшем, а это: сложные фрезеровки под фурнитуру, скосы под плинтус и навесы, фрезеровка радиусов и различные соединительные фрезеровки, в том числе в кухонных столешницах («еврозапил») и др.

6. ВВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «PMI» (ТАЙВАНЬ)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

7. АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Автоматическая централизованная система подачи смазки способны проработать без обслуживания весь срок службы оборудования. Данная система гарантирует чёткое и дозированное поступление смазочных материалов в различные узлы станка со
гласно заданным промежуткам технического обслуживания. Система позволяет значительно снизить время на обслуживание станка, а также риск повреждения узлов за счет несвоевременного обслуживания и недостаточного или избыточного количества смазочного материала. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

8. ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА «PMI» (Тайвань)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

9. СЕРВОДВИГАТЕЛИ  «HIGERMAN»

Серводвигатели с самым современным цифровым подключением посредством промышленной CAN шины.

Установлены на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения (до 130 м/мин). Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

10. ПЛАНЕТАРНЫЕ РЕДУКТОРЫ ПО ОСЯМ X, Y «SHIMPO-NIDEC» (ЯПОНИЯ)

Применение планетарных редукторов «SHIMPO-NIDEC» позволяют значительно улучшить показатели оборудования, а именно:

· Получить гораздо более высокий КПД;

· Достичь высоких скоростей перемещения узлов (до 130 м\мин);

· Минимизировать время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

11. КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y «WMH-Herion» (ГЕРМАНИЯ)

Самый современный и передовой тип эвольвентной передачи. По сравнению с прямозубой, косозубая передача работает более плавно и тихо. Зубья входят в контакт постепенно, а не сразу по всей длине. Также косозубая передача, за счет увеличенного пятна контакта может передать куда большее усилие.

Применение косозубой передачи немецкого поставщика WMH-HERION позволяет повысить нагрузочные характеристики и увеличить скоростные показатели оборудования с сохранением высокой надежности и износостойкости.

12. ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ «SIEMENS» (ГЕРМАНИЯ)

Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Siemens.

13. СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

14. ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ  фирмы «DeLTA» (Тайвань)

Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

15. СИСТЕМА УПРАВЛЕНИЯ «higerman»  на русском языке

Простой и интуитивно понятный программный продукт, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает доступным графическим интерфейсом, наглядно демонстрирующим технологические карты присадок, и позволяет осуществлять импорт файлов из популярных программных комплексов по проектированию мебели. Такие как Базис-Мебельщик, К3 Мебель, bCAD.

Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

16. СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ

Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.

17. ПУЛЬТ УПРАВЛЕНИЯ

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

18. ДАТЧИКИ ИЗМЕРЕНИЯ ДЛИНЫ И ШИРИНЫ ЗАГОТОВКИ

Позволяют избежать ошибок раскроя и ошибки оператора. Если фактический размер детали не совпадает с заданным в программе, то в результате измерения станок выдаст сообщение об ошибке, что позволит не испортить партию деталей. Также для экономии времени предусмотрена возможность отключения данной функции.

19. ВСТРОЕННЫЙ РЕСИВЕР С ОСУШИТЕЛЕМ

Сверлильно-присадочные станки во время цикла обработки потребляют большое количество сжатого воздуха. Пневмосистема предприятия может давать кратковременные «просадки». При этом возникает риск недосверливания. Для исключения ошибок в станке  предусмотрен дополнительный ресивер, который компенсирует недостаток давления в системе.

20. ГИБКИЕ КАБЕЛИ «IGUS» (ГЕРМАНИЯ)

Компания igus® GmbH производит детали машин из высокопрочных полимеров, которые используются в подвижном оборудовании, отличаются длительным сроком службы и не требуют частого технического обслуживания. Специальные кабели электродвигателей для использования в гибких кабель-каналах используются при высоких скоростях и ускорениях. Будучи испытанными в лаборатории igus® с миллионами циклов в энергоцепях, они обеспечивают гарантированную безопасность от отказа. Радиус изгиба до 5xd.

21. СИСТЕМА ОТСОЕДИНЯЕМЫХ КАБЕЛЕЙ

Для удобства внутрицехового перемещения и предотвращения обрыва линий все силовые кабели управления от шкафа управления к станку выполнены по системе быстросъемных разъемов.

22. ПРОМЫШЛЕННЫЙ ВИХРЕВОЙ НАСОС ДЛЯ ОБДУВА РАБОЧЕГО СТОЛА

Встроенная воздуходувка обеспечивает постоянный обдув рабочего стола. Благодаря этому заготовка поддерживается воздушной подушкой и не контактирует с поверхностью стола. Это позволяет обрабатывать заготовки с деликатными поверхностями.

23. ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор инструмента, смазочный комплект, набор ключей и т.д.

24. СИСТЕМА УДАЛЕННОЙ ДИАГНОСТИКИ (TELESERVIS)

Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.

Основные
Производитель Blaze
