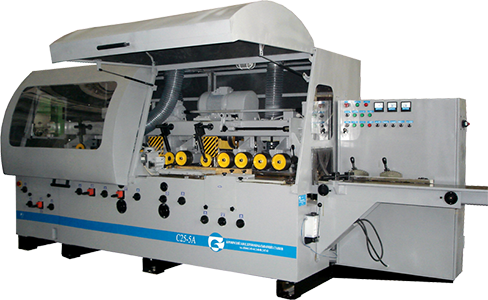

Станок строгальный (продольно-фрезерный) четырехсторонний модели С25-5А
Станок серии С25-5А предназначен для производства различных погонажных изделий и профилированного бруса, в том числе естественной влажности.
Отличительные особенности и комплектация:
- тяжелая литая станина, прошедшая специальную обработку, гасит любые вибрации, возникающие в процессе обработки, позволяет получить высококачественные изделия;
- высокоскоростные шпиндели повышенной точности;
- для изготовления подающих столов используется ст. 40Х (с хромом) для повышения износоустойчивости;
- механизм подачи рассредоточенного типа с верхними и нижними подающими роликами;
- верхние подающиеся ролики оснащены механическими прижимами, что позволяет производить обработку при низких отрицательных температурах;
- подающие верхние ролики могут быть оснащены пневматической системой прижимов с плавной регулировкой силы давления, которая может регулировать давление отдельно;
- верхние подающие ролики изготовлены с рифлением «волчий зуб», что обеспечивает обработку заготовки любой влажности, при меньшем вдавливании роликов в древесину;
- система смазки стола применяется для снижения нагрузки на механизм подачи и для протяжки пиломатериала естественной влажности;
- станки оснащены системой цифровой индикации перемещения шпинделей;
- калевочный суппорт может работать как в нижнем так и в верхнем положении;
- по желанию заказчика возможно оснащение комплектом для продольной распиловки заготовки.
Обработанный пиломатериал соответствует нижеуказанным параметрам:
- прямолинейность базовой боковой стороны обработанной заготовки не более 0,3 мм на длине 1000 мм;
- перпендикулярность боковых сторон базовой пласти обработанной заготовки не более 0,25 мм на длине 100 мм;
- равномерность толщины и ширины обработанного образца не более 0,3 мм.
Основные технические характеристики на станок мод.С25-5А |
Параметры |
Длина переднего стола (базирование заготовки), мм |
2000 |
Количество шпинделей, шт. |
5 |
Положение калёвочного шпинделя |
Верх/низ |
Частота вращения шпинделей, об/мин |
6000 |
Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм |
260 x 50 |
Посадочные размеры вертикальных шпинделей, длина x диаметр, мм (в скобках – по заказу) |
170 x 40 (170 x 50) |
Скорость подачи, м/мин |
2-40 |
Размеры заготовки, мм (при фрезах Ø140) |
|
- ширина |
35-260 |
- толщина |
12-160 |
- минимальная длина при обработке в потоке |
250 |
- минимальная длина одиночной заготовки |
700 |
Максимальная толщина заготовки при продольной распиловке, мм |
50 |
Минимальные размеры изделия, мм (при фрезах Ø140 мм) |
|
- ширина |
30 |
- толщина |
10 |
Максимальный припуск при обработке цилиндрическими фрезами на 1-м шпинделе, мм |
8 |
Максимальный припуск при обработке цилиндрическими фрезами, мм |
7 |
Глубина профилирования, мм (на 1-м шпинделе глубина профиля max 3 мм) |
30 |
Устанавливаемые цилиндрические фрезы, мм |
Ø125…140 |
Устанавливаемые профильные фрезы на вертикальных шпинделях, мм |
Ø110…200 |
Устанавливаемые профильные фрезы на горизонтальных шпинделях, мм |
Ø110…200 |
Устанавливаемые пилы, мм |
Ø250 |
Мощность эл./двигателя 1-го шпинделя, кВт |
7,5 |
Мощность эл./двигателя 2-го шпинделя, кВт |
7,5 |
Мощность эл./двигателя 3-го шпинделя, кВт |
7,5 |
Мощность эл./двигателя 4-го шпинделя, кВт |
11,0 |
Мощность эл./двигателя 5-го шпинделя, кВт |
11,0 |
Мощность эл./двигателя подачи, кВт |
4,0 |
Мощность эл./двигателя подъёма, кВт |
1,1 |
Общая мощность станка (округлено), кВт |
50 |
Диаметр выходных патрубков аспирации, мм |
Ду150 |
Производительность требуемой аспирации, м3/ч |
5 x 2000 |
Габаритные размеры станка, мм |
|
- длина |
4800 |
- ширина |
1500 |
- высота |
2000 |
Масса станка, т |
5,2 |
Примечания: на нижний суппорт профильные фрезы не устанавливаются
