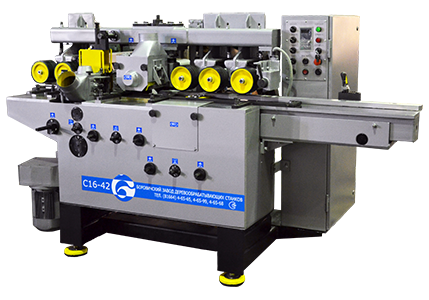

Четырехсторонний станок модели С16-42

Перемещения суппортов

Диапазон перемещений, мм

Нижний

Верхний

Левый

Правый

- горизонтальное

0

25

140

30

- вертикальное

20

100

125

25

Технические характеристики станка С16-42

Параметры

Длина переднего стола (базирование заготовки), мм

820

Ширина обработки, мм

30-160

Высота обработки, мм

10-100

Минимальная длина заготовки при обработке в потоке, мм

400

Минимальная длина одиночной заготовки, мм

700

Максимальный припуск при обработке цилиндрическими фрезами, мм:

- для нижней фрезы

5

- для верхней и вертикальных

8

Количество шпинделей, шт

4

Частота вращения шпинделей, об/мин

6000

Посадочные размеры горизонтальных шпинделей, длина x диаметр, мм

170 x 40h6

Посадочные размеры вертикальных шпинделей, длина x диаметр, мм

110 x 40h6

Диаметр вертикальных профильных фрез, мм

110-160

Диаметр верхней горизонтальной профильной фрезы, мм

110-160

Диаметр цилиндрических фрез, мм (на нижний шпиндель возможно установить фрезу max O144мм)

125-140

Скорость подачи (два диапазона, регулируется частотным преобразователем), м/мин

3…14;
6…26

Масса станка, кг, не более

2000

Габариты станка, длина х ширина х высота, мм

2455 х 1250 х 1400

Технические характеристики электрооборудования

Наименование параметров

Модель станка и параметры

С16-2.00.000

С16-42.01.000

Род тока питающей сети

Переменный, трехфазный

Частота тока, Гц

50

Напряжение, В

380

Количество электродвигателей на станке, шт.

5

Э/двигатели привода фрез:

нижней, правой, левой, кВт

4,0

4,0

верхней, кВт

4,0

7,5

частота вращения, об/мин.

3000

Э/двигатели привода подачи:

количество, шт.

1

мощность, кВт

1,5

частота вращения, об/мин.

930

Суммарная мощность всех электродвигателей, кВт

17,5

21

В базовую комплектацию станка входят:

Обозначение и наименование

Количество

Назначение

С16-1А.00.028 Втулка

5

Возможность обработки узких заготовок. Устанавливаются вместо левого ряда подающих зубчатых роликов по ходу движения заготовки.

ИП.17.000 Ключ

1

Затягивание и ослабление гайки фиксации инструмента на шпинделе.

ИП.36.000 Комплект колец

2

Проставки на шпиндельные валы для возможности установки дереворежущего инструмента различной длины.

DIN468-160-V17 Рукоятка

1

Перемещение суппортов в горизонтальном и вертикальном направлении. Ослабление и затягивание стопорных винтов.

Сменные части и принадлежности, заказываемые опциально (по дополнительной заявке и за дополнительную плату)

Обозначение и наименование

Количество

Назначение

Виброопора ОВ-31М

4

Установка станка на фундаменте.

Деревянный ящик

1

Для упаковки  станка.

Номенклатура и количество поставляемого со станком дереворежущего инструмента определяется со согласно договора поставки (в том числе и цилиндрические фрезы).
