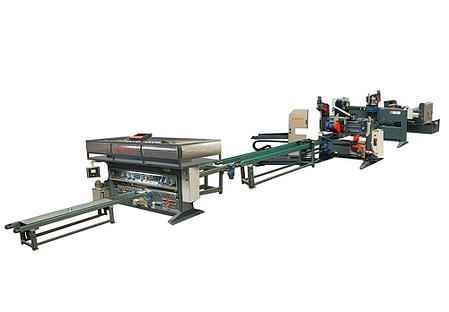

Станок для производства и забивки катушки

Особенности станка:

1.Столик для сбора катушки

2.Поперечная цепная транспортировочная лента (вертикальные движения)

3.Продольная транспортировочная роликовая лента

4.Цепная транспортировочная лента, ведущая на забивку (вертикальные движения)

5.Забивной узел

6.Линейная цепная лента (вертикальные движения)

7.Узел обработки катушки

8.Линейная цепная лента (движения вправо – влево)

9.Лифт спуска катушки

Технические особенности:

1) 2 стальных столика для сбора досок катушки (пневматический)

2) 2 цепные ленты стальной конструкции 1”3 м (двигатель 0,55 кВт)

3)Поперечная лента 7,5 м с релонным движением двигателя

4)Линейная цепная лента 8 м 1” с движениями вверх и вниз (2 двигателя 0,55 кВт)

Узел забивки катушки

Диаметр катушки: мин.: 800 мм макс.: 3200 мм

Диаметр отверстия катушки: мин.: 50 мм макс.: 150 мм

Толщина забиваемой катушки: мин.: 20 мм макс.: 100 мм

Узел поворота катушки: автоматический редуктор

Скорость обработки: 800х2200-60 сек./шт.; 2200х3200- 90сек./шт.

Количество забивных пистолетов: макс. 24 шт.

Распорядок забивки: 1-1, 2-2, 3-3, 4-4 мин.-макс

Используемые гвозди: литые гвозди

Гвоздесбрасывающий узел: пневматический и автоматический (2 шт.)

Мощность двигателя гвоздесбрасывающего узла : 1,1 кВт

Количество сбрасываемых узлов: 24 шт.

Диаметр гвоздей: 2,1 – 4,5 мм

Гвоздезабивной узел: гидравлический

Узел закрепления гвоздей : гидравлический

Система смазки: ручной резервуар смазки

Рабочая система: цифровой экран, PLC контроллер

Электрическая мощность : 21,45 кВт

Размер машины (Ш х Д х В), м: 5,7 х 1,8 х 3

Вес: 4500 кг

Линейная специальная цепная система 5,1мт 1“ с движением вверх и вниз

-Узел обработки катушки

Специальная 60“ и лента для обрезки с движением справа/слева, вверх/вниз

-Автоматический узел с линейно-реловым сдвигом

-Автоматический узел с центром зажимания катушки

-Автоматический узел с линейно-рельсовым фрезером каналов

-Автоматический узел провающий дыру для винтов-гидравлическая система

-Автоматический узел пробивающий таз и прокладку-гидравлическая система

-2 Штуки узла вверх и внизу пробивающего канал для провода и градации линейно-рельсовой и линейный с валом скрепленным винтом

-Автоматические снятия фаски

- Полностью автоматический цифровой сенсорный экран и ПЛС контроль

-Редуктор контроли оборотов регуляция скорости

-Все функции узлов определяет АС двигателя

-Регулировку пробивания отверстия и регулировку размера проводов для каналов полностью определят сенсорным экран

-3,5мт 1“ линейная цепная лента 0,75 квт двигатель

-Стальная конструкция 1“ цепная лента с лифтом спуска катушки пневматическая 0,37 квт двигатель

СТАНОК ПОСЛЕ МОНТАЖА

-Длина 25 метр

-Ширина 7,5 метр

-Общая электрическая мощность 23,07 Квт
